제품 상세 정보:
|
| 상품 이름: | 40G QSFP 송수신기 | 파장: | 850nm |
|---|---|---|---|
| 거리: | 100m | 전송율: | 40Gb/s |
| 인터페이스: | 한 개의 MPO 연결기 | 전원 공급기: | 단 하나 +3.3V |
| 보증: | 3년 | 애플리케이션: | 이더넷, 광섬유 채널, 스위치 투 스위치 인터페이스 |
| 하이 라이트: | MPO Fiber Optic Transceiver,100M Fiber Optic Transceiver,Multimode qsfp optical transceiver |
||
40G QSFP PSM LR4는 평행한 40Gb/s 쿼드 작은 형태인자 끼워 넣을 수 있는 (QSFP+) 광학 모듈입니다. 이트프로비데스는 포트 밀도와 종합 시스템 비용절감을 증가시켰습니다. QSFP+ 전양방성 광학 모듈은 4 독립적 전송을 제공하고, 각각 단일모드 섬유의 10 킬로미터에 40Gb/s의 종합 데이터율을 위한 10Gb/s 활동을 할 수 있는 채널을 받습니다.
MTP / MPO 연결기와 광섬유 리본 케이블은 QSFP+ 모듈 리셉터클에 플러그가 연결될 수 있습니다. 적절한 정렬은 수용부 안에서 가이드 핀에 의해 보증됩니다. 더 케이블은 정렬을 보내기 위해 보통 적절한 수단을 위해 구겨질 수 없습니다. 전기 접속은 MSA 요구조건마다 z-끼워 넣을 수 있는 38 핀 연결기를 통해 이루어집니다.
특징
매개 변수
| (폼 팩터)를 패키징하세요 | QSFP+ |
| (전형적인) 자료 비율 | 10.3 그비피스 / CH |
| 중심 파장 | 850nm |
| 거리 | OM3 MMF 위의 100m |
| 진단 | 디지털 모니터 |
| 송신기 | 4CH VCSEL 어레이 레이저 |
| 수신기 | 4CH 핀 포토 검출기 어레이 |
| TX 출력 전원 (dBm) | -7.5~+2.5 |
| RX 민감도 (dBm) | -9.5 |
| 낮은 / 다수의 경우 기온 | 0' C~70' Ｃ |
| (전형적인) 전압 공급 | 3.3v |
| 연결기 | PI 없는 MTP / MPO 8F MMF |
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 중심 파장 | λC | 1270 | 1310 | 1350 | 별거 안 해 | 1 | |
| RMS 스펙트럼 폭 | λrms | 3.5 | 별거 안 해 | 1 | |||
| 평균 발진 파워, 각각 레인 | PAVG | -5.5 | -0.5 | +2.3 | 데이터 베이스 관리 프로그램 | ||
| 광변조 크기 (OMA) | 포마 | -4.5 | -0.5 | +3.5 | 데이터 베이스 관리 프로그램 | 1 | |
| 어떠한 2 레인 사이의 발진 파워의 차이 | 프트스, 디프 | 5.0 | dB | ||||
| 각각 레인, OMA 마이너스 송신기와 분산 페널티 (TDP)에서 전원에 착수합니다 | OMA-TDP | -9.7 | 데이터 베이스 관리 프로그램 | 1 | |||
| 상승 / 강하 시간 | Tr / 트프 | 50 | 추신 | ||||
| 소광비 | ER | 3.5 | dB | ||||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | ||||
| 광 궤환 손실 허용한도 | 톨 | 12 | dB | ||||
| 송신기 반사도 | RT | -12 | dB | ||||
| 송신기 눈 마스크 마진 | 엠 | 10 | % | 2 | |||
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| 평균 출시 전원차단 송신기, 각각 레인 | 포트 | -30 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 | |||||||
| 중심 파장 | λC | 1270 | 1310 | 1350 | 별거 안 해 | ||
| 손상 문턱치 | 스드 | +3 | 데이터 베이스 관리 프로그램 | ||||
| 과부담, 각각 레인 | OVL | +1 | 데이터 베이스 관리 프로그램 | ||||
| 각각 레인인 OMA에서 수신기 감도 | SEN | -12.5 | 데이터 베이스 관리 프로그램 | ||||
| 어떠한 2 레인 (OMA) 사이의 수신 전력의 차이 | 프스, 디프 | 5.0 | dB | ||||
| 신호 손실은 한계를 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| 신호 손실은 한계를 디어설트합니다 | LOSD | -15 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | LOSH | 0.5 | 6 | dB | |||
| 광 궤환 손실 | ORL | -12 | 데이터 베이스 관리 프로그램 | ||||
| 각각 레인, 전기적 3 dB 상위 컷오프프리퀀시를 받습니다 | Fc | 12 | 기가헤르츠 | ||||
기록 :
1. 송신기 사고 방식, RMS 스펙트럼 폭과 전원은 링크 성능을 보증하기 위해 TDP 스펙을 뺀 OMA를 만날 필요가 있습니다.
2. 아이 다이어그램은 1000 파형으로 테스트됩니다.
순서 정보
| 부품번호 | 제품 설명 |
| QSFP-SR4 | 850nm, 40G, 150m, 0oC ~ +70oC |
| QSFP-CSR4 | 850nm, 40G, 400m, 0oC ~ +70oC |
| QSFP-LR4 |
1310nm, 40G, 10 킬로미터, 0oC ~ +70oC |
| 10GQSFP-CA-1M | 10G, 1M 광케이블과 구리 |

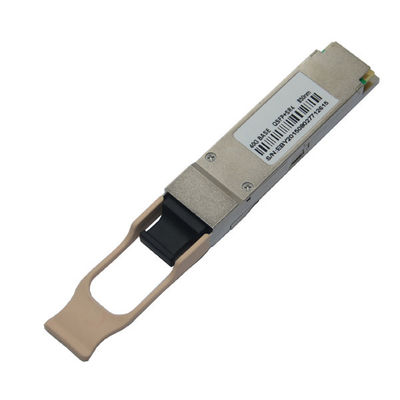

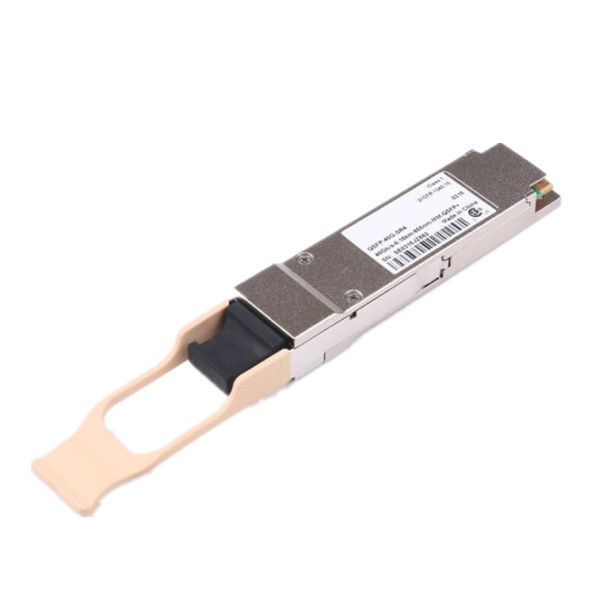

물품 사진
FAQ
Q1. 나는 이 상품을 위한 샘플 순서를 가지고 있을 수 있습니까?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 혼합시료는 받아들일 수 있습니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 :필요 3-6 일을 샘플링하시오 그러면 대량 생산 시간은 발주량을 위해 1-2 주 동안 필요로 합니다
Q3. 당신은 샘플 순서를 위한 어떠한 MOQ 제한도 가지고 있습니까?
한 : 샘플 점검을 위한 1대 pc인 낮은 MOQ는 이용 가능합니다
Q4. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?
한 : 우리는 보통 DHL, UPS, 페덱스 또는 TNT에 의해 운반합니다. 보통 도달하는데 3-5 일이 걸립니다. 항공사와 바다 선적은 또한 선택적입니다.
