제품 상세 정보:
|
| 상품 이름: | 광섬유 송수신기 | 섬유 유형: | 단일 파이버 단일모드 |
|---|---|---|---|
| 인터페이스: | SC 거리 | 파장: | 1310/1550nm |
| 거리: | 100m 내지 120 킬로미터 | 전송율: | 1.25G |
| 작동 온도: | 컴메리카들 :0 내지 70 'Ｃ 인더스트리얼 :-40 내지 85 'Ｃ | 공급 전압: | 3.3V / 5V |
| 보증: | 1년 | 애플리케이션: | 기가비트 이더넷, 광섬유 채널, 스위치 투 스위치 인터페이스 |
| 강조하다: | 1x9 광 섬유형 송수신기,ISO9001 1x9 광 섬유형 송수신기,1.25G Bidi SFP 송수신기 |
||

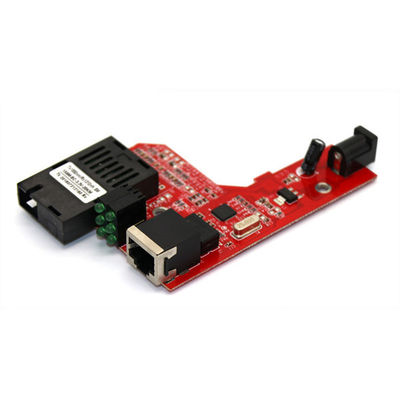

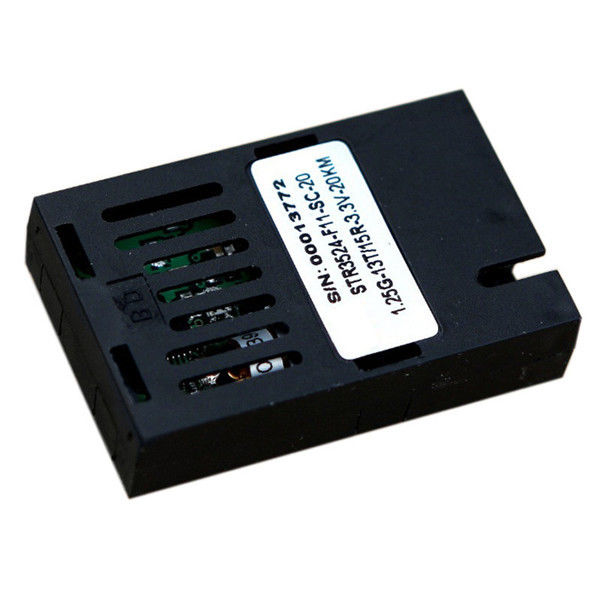

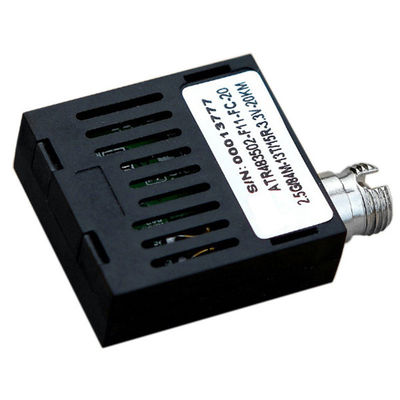

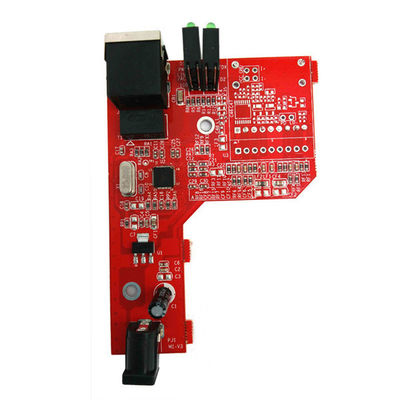

기가 미디어 컨버터를 위한 섬유 광학 송수신기 1.25G 비디 SC ST 1x9 모듈
기술
1x9 광 전송부는 0~2.67Gbps 데이터 링크에 사용하기 위해 설계됩니다. 그것은 산업 표준 커넥터와 호환 가능한 SC / FC / ST 광 포트를 제공합니다. 둘다 송신기와 수신기는 최고 플라스틱 커버와 하부 쉘과 함께 패키징됩니다.
특징
단일 파이버 양-방향 전송
표준 1×9 발자국
선택적인 한 개의 SC, FC 또는 거리 연결기
+3.3V 또는 +5V 전원 공급기를 선발하세요
PECL 차별적 입출력
PECL / LVPECL 또는 TTL / LVTTL 신호 검출 출력 대안
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | -40 | 85 | 'Ｃ | ||
| 상대 습도 | 5 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
광학적 특성
l )송신기
| 아라미터 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 작동 파장 | λC | 1270 | 1310 | 1360 | 별거 안 해 | |
| 1470 | 1490 | 1510 | ||||
| 길. 출력 전원 (인에이블드) | Po | -8 | -4 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 4 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 추신 | 2 | ||
| 출력 아이 마스크 | IEEE802.3 Ｚ (등급 1 레이저 안전)로 순응합니다 | |||||
기록 (1) : 2^23-1 비제로 복귀 PRBS 패턴에 있는 방법
기록 (2) : 송신기 아이 마스크 정의
2)수신기
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 작동 파장 | 1470 | 1490 | 1510 | 별거 안 해 | ||
| 1270 | 1310 | 1360 | ||||
| 민감도 | 피센 | -22 | 데이터 베이스 관리 프로그램 | 1 | ||
| 민. 과부담 | 피맥스 | -3 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -23 | 데이터 베이스 관리 프로그램 | 2 | ||
| LOS 이력현상 | 피드-파 | 0.5 | 6 | dB |
기록 (1) : 조명 공급원 1490nm(1310nm), ER=9dB로 측정됩니다 ; BER =<10>
기록 (2) : LOS가 디어서팅했을 때, RX data+/- 출력은 신호 출력입니다.
명령 정보
| DDM으로, 1x9 모듈 BIDI,LC,Tx1310/Rx1550nm 1.25Gbps, 20 킬로미터 |
| DDM으로, 1x9 모듈 BIDI,LC,Tx1550/Rx1310nm 1.25Gbps, 20 킬로미터 |
| DDM 없이, 1x9 모듈 BIDI,LC,Tx1310/Rx1550nm 1.25Gbps, 20 킬로미터 |
| DDM 없이, 1x9 모듈 BIDI,LC,Tx1550/Rx1310nm 1.25Gbps, 20 킬로미터 |
