1.25G Lc 연결기 20Km 한 개의 양방향성 광 전송부

양방향 직물 광학 송수신기 1.25G Lc 연결기 20Km 단일 파이버 스프피 모듈

기술

SFP-BIDI 송수신기는 고성능이고 1.25Gbps/1.0625Gbps의 듀얼 데이타율을 지원하는 효과적 모듈의 비용이 들었습니다고
SMF.The 송수신기와 120 킬로미터 전송거리는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, PIN 포토다이오드
트랜스-임피던스 전치증폭기와 통합된 채 (통신 공업회)과 MCU는 장치를 제어합니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다. 더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요.


특징

● 운용 케이스 온도 :
컴메리카들 :0 내지 70 산업적인 'Ｃ :-40 내지 85 'Ｃ


절대 최대 정격

매개 변수	기호	민.	맥스.	유닛	기록
공급 전압	프크크	-0.5	4.0	Ｖ
저장 온도		-40	85	'Ｃ
상대 습도		5	85	%



기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.

일반적 작동 특성

매개 변수	기호	민.	Typ	맥스.	유닛	기록
자료 비율			1250		Mb / Ｓ
공급 전압	프크크	3.13	3.3	3.47	Ｖ
공급전류	Icc5			220	마
운용 케이스 임시.	Tc	0		70	'Ｃ
		-10		80	'Ｃ
		-40		85	'Ｃ

광학적 특성

l )송신기

아라미터	기호	민.	Typ	맥스.	유닛	기록
작동 파장	λC	1270	1310	1360	별거 안 해
		1470	1490	1510
길. 출력 전원 (인에이블드)	Po	-8		-4	데이터 베이스 관리 프로그램	1
소광비	ER	9			dB	1
RMS 스펙트럼 폭	Δλ			4	별거 안 해
상승 / 강하 시간 (20%~80%)	Tr / 트프			0.26	추신	2
출력 아이 마스크	IEEE802.3 Ｚ (등급 1 레이저 안전)로 순응합니다

기록 (1) : 2^23-1 비제로 복귀 PRBS 패턴에 있는 방법

기록 (2) : 송신기 아이 마스크 정의

2)수신기

매개 변수	기호	민.	Typ	맥스.	유닛	기록
작동 파장		1470	1490	1510	별거 안 해
		1270	1310	1360
민감도	피센			-22	데이터 베이스 관리 프로그램	1
민. 과부담	피맥스	-3			데이터 베이스 관리 프로그램
LOS는 주장합니다	Pa	-35			데이터 베이스 관리 프로그램
LOS 인가 해제	Pd			-23	데이터 베이스 관리 프로그램	2
LOS 이력현상	피드-파	0.5		6	dB

기록 (1) : 조명 공급원 1490nm(1310nm), ER=9dB로 측정됩니다 ; BER =<10>

기록 (2) : LOS가 디어서팅했을 때, RX data+/- 출력은 신호 출력입니다.



명령 정보

DDM으로, 20 킬로미터인 SFP BIDI,LC,Tx1310/Rx1550nm 1.25Gbps

DDM으로, 20 킬로미터인 SFP BIDI,LC,Tx1550/Rx1310nm 1.25Gbps

DDM 없이, 20 킬로미터인 SFP BIDI,LC,Tx1310/Rx1550nm 1.25Gbps

DDM 없이, 20 킬로미터인 SFP BIDI,LC,Tx1550/Rx1310nm 1.25Gbps



애플리케이션

1. 기가비트 이더넷

2. 광섬유 채널

3. 스위치 투 스위치 인터페이스

4. 교환된 후면 애플리케이션

5. 라우터 / 서버 인터페이스

6. 다른 광통신

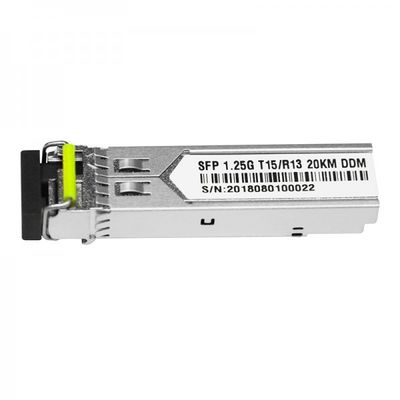

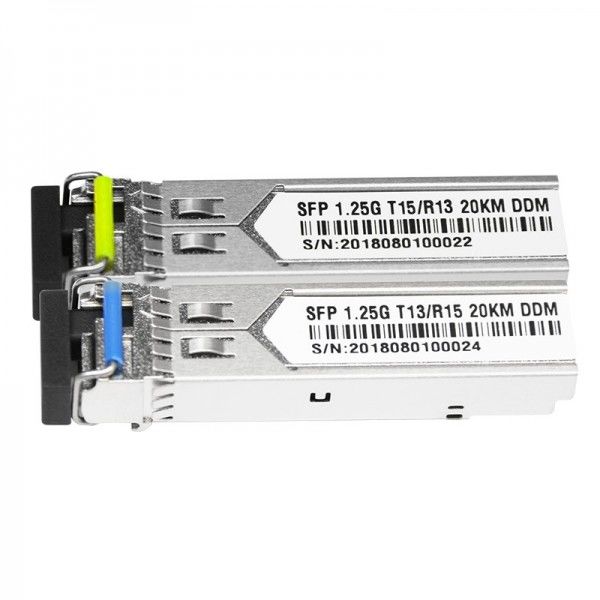

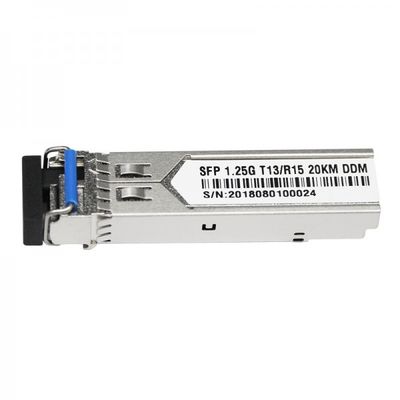

물품 사진



공장 이미지

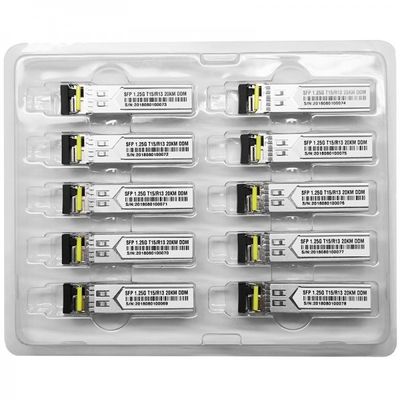

선적
