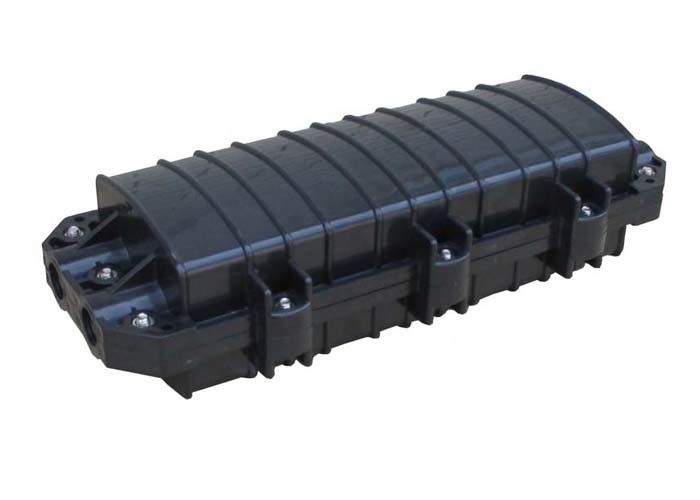

ABS 48 핵심 광섬유 마감, 광 접속함체

돔 GPJ 광섬유 캐이블 연결부는 48 핵심 FTTH IP68 방수를 종결시킵니다

애플리케이션 :

      파이프라인, 지하에서 또는 웰에서, 머리위이게 때려눕힐 때, 제품은 17mm(φ), 모든 종류와 구조의 지름 이내에 광케이블의 3) 접합부 안으로 2, 1 안으로 하나를 직선과 지선에 적용될 수 있습니다. 한편, 그것은 또한 전소성 시티폰 케이블의 연결에 적용됩니다.

구조화 기능 :

• 모든 특성 지수는 내셔널 YD/T814-1996 스탠더드에 따라 있습니다.
• 케이스 본체는 수입된 고강도 공학적 플라스틱(ABS)로부터 만들어지고, 고압 하에 곰팡이 플라스틱과 형태를 형성했습니다. 그것은 더 적은 체중, 높은 기계적 강도, 부식 저항성, 벼락맞은 반대론자와 긴 서비스 라이프의 이점으로, 절반 사각형의 형태로 있습니다.
• 케이스 본체와 케이블 입구는 (비가황화된) 점착성 충돌 여행과 봉인한 테이프로 밀봉됩니다. 믿을 만한 씰링 역량. 유지하는 것은 다시 개방되고 쉬울 수 있습니다.
• 2 다른 케이블 루프 (φ12.5,φ17)의 유일한 처분은 사용자가 실태에 따라 다른 외경을 선택할 수 있게 합니다, 그것이 밀봉된 케이블 입구의 신뢰성을 강화합니다.

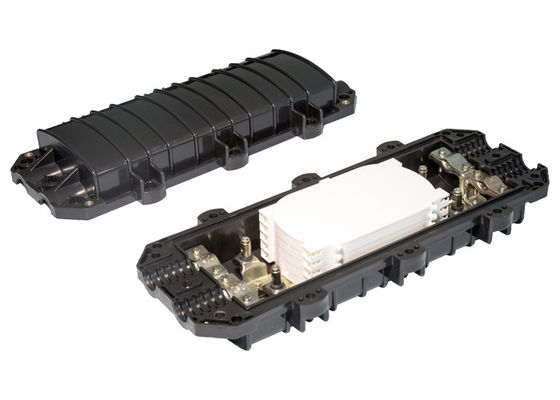

• 용량과 케이블 흙으로 만든 탄력적, 편리하고 금고를 확대하면서, 중첩된 섬유 용융 트레이와 분리된 단열재 어스 유닛은 핵심의 처분을 만듭니다.
• 외부 금속 성분과 고정부는 스테인레스 강으로 만들어지고 그렇게 반복해서 다른 환경에서 사용될 수 있습니다.
•

주요 기술적 요구 :

• 외부 사이즈 :(length×width×height) 435×190×120
• 중량 :2.5 킬로그램
• 광섬유 권선 반경 : : ≥40mm
• 파이버 트레이의 여분의 손실량 :≤0.01dB
• 트레이에 남아있는 화이버 길이 :≥1.6m
• 화이버 용량 : 단일 :테이프 형태인 96 핵심 : 192 핵심
• 작동 온도 :- 400C ~ + 700C
• 옆 압력저항 : 다음 ≥2000N / 10 센티미터
• 충격 저항 :≥20N.m
•

작동 :

• 적절한 외경으로 케이블 루프를 선택하고 광케이블을 통하여 그것을 보내주세요. 1.1~1.6mfiber와 30~50mm을 핵심을 단단하게 하게 하며 더 케이블을 박리시키고, 느슨한 계약 강관뿐만 아니라 외부적이고 안쪽 주택을 제거하고 충진 그리스를 씻어내세요.
• 케이블 보강물 스틸 코어와 함께, 카드와 케이블을 누르는 더 케이블을 고치세요. 만얍니다 더 케이블의 지름이 10 밀리미터 이하이고 지름이 12 밀리미터에 도달했을 때까지 처음으로 케이블 고정점을 접착 테이프로 묶으면, 그것을 고치세요.
• 섬유를 녹고 연결 트레이로 이끌고 연결 섬유 중 하나에게 열전달 계약 관과 열 용융식 관을 고치세요. 섬유를 녹이고 연결시킨 후, 히트 계약 관과 열 용융식 관을 이동하고 녹슬지 않(또는 석영이) 핵심 스틱을 보강하고 접속점이 하우징관의 가운데에 있다는 것을 확인하기로 결정하세요. 그 둘을 1로 만들기 위해 파이프를 가열시키세요. 보호된 조인트를 섬유 포설 트레이에 넣으세요.(한 트레이는 12 핵심을 놓을 수 있습니다)
• 고르게 녹고 연결 트레이에서 왼쪽 섬유를 놓고, 꾸불꾸불한 섬유를 나일론 제휴로 고정시키세요. 바텀 업으로부터의 트레이를 사용하세요. 모든 섬유가 연결된 후, 최상위 계층을 커버하고 그것을 고치세요.
• 프로젝트 계획에 따라 그것을 배치하고 점지선을 사용하세요.
• 접속 함체의 주입구와 더 케이블의 조인트에 근접시키는 케이블 리테이너를 밀봉하는 것 밀봉 테이프로 떠들썩합니다. 그리고 플러그의 노출된 오목부가 테이프로 밀봉된 채로, 플러그와 사용하지 않은 주입구를 마무리하세요. 그리고 나서 봉합 방문을 포탄의 가장자리에 있는 실링 홈에 넣고 포탄의 두 파트 사이에 신체의 주입구의 오목부에 기름을 바르느요. 그리고 나서 외피의 두 파트를 마무리하고 스테인레스 스틸 볼트로 그것을 강화하세요. 볼트는 균형적 힘과 팽팽하게 나사결합되어야 합니다.
• 포설 요구에 따름으로써 걸기 도구를 배치하고 고치세요 .
