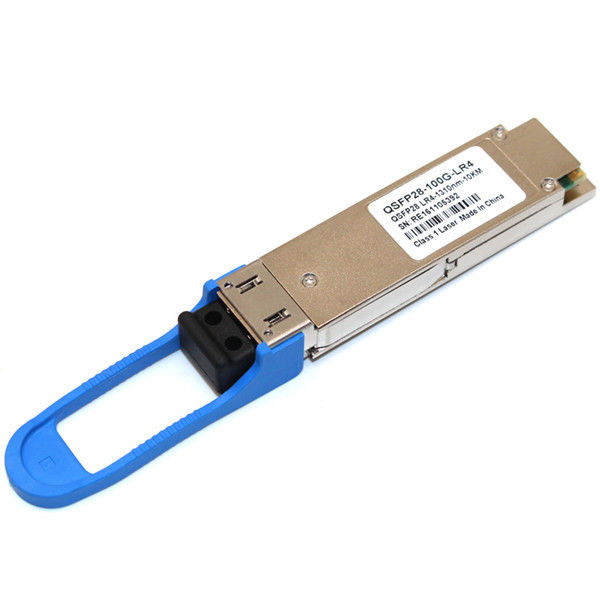

제품 상세 정보:
|
| 상품 이름: | 100G QSFP28 | 전송율: | 100Gb/s |
|---|---|---|---|
| 파장: | 1310nm | 거리: | 10KM |
| 인터페이스: | 이중 LC | 전원 공급기: | 단 하나 +3.3V |
| 보증: | 3년 | 애플리케이션: | 이더넷, 광섬유 채널, 스위치 투 스위치 인터페이스 |
| 하이 라이트: | LR4 Wdm Sfp Module,DDM Wdm Sfp Module,QSFP28 Sfp Fiber Transceiver |
||
QSFP28 LR4 광수신기가 통합하는 100G는 원 모듈 위에 경로를 받습니다. 광 데이터 스트림의 수신기 4 레인은 광학적으로 통합된 광 멀티플렉서에 의해 역다중화처리됩니다. 각각 데이터 수증기는 핀 광검출기와 트랜스임피던스 증폭기에 의해 복구되고, 레티메드와, 출력 드라이버에 전했습니다. 이 모듈은 핫 블러그 가능한 전기 인터페이스와 저 전력 소모와 2번 와이어 직렬 접속을 특징으로 합니다.
특징
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 3.6 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % | |
| 레인마다, Rx 손상 문턱치 | 프디엠그 | 5.5 | 데이터 베이스 관리 프로그램 |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
권고된 운영조건
전기 특성 (Top=0~70C, Vcc=3.14~3.47V)
(달리 언급되지 않으면 추천된 운영 상태 아래 시험을 받았습니다)
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | ||
| 수신기 | ||||||||
| 레인 당 신호 전송률 | DRPL | 25.78125 ± 100 ppm | Gb / Ｓ | |||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 400 | 800 | mV | ||||
| 눈 폭 | 구급 치료실 | 0.57 | UI | |||||
| 수직 눈 클로저 | 5.5 | dB | ||||||
| 차별적 출력 반사 손실 (분) | RLd(f) |
9.5 - 0.37f, 0.01≤f<8> 4.75 - 7.4log10(f/14), 8 ≤f<19>
|
dB | |||||
|
사이언 반사 특성 (분) 차동 모드 변환에 공통입니다
|
RLdc(f) |
22-20(f/25.78), 0.01≤f<12> 15-6(f/25.78), 12.89≤f<19>
|
dB | |||||
| 차별적 종결 불일치 | Tm | 10 | % | |||||
| 전이시간, 20%에서 80% | Tr, 트프 | 12 | 추신 | |||||
광학적 특성 (Top=0~70C, Vcc=3.14~3.47V)
(달리 언급되지 않으면 추천된 운영 상태 아래 시험을 받았습니다)
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | ||||
| 수신기 | ||||||||||
| 각각 레인에 대한 비율을 받으세요 | Gb / Ｓ | 25.78125 ±100 ppm | 1 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | 5.5 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -10.6 | 4.5 | 2,4 | |||||
| 레인 당 수신기 감도 (OMA) | Psens1 | 데이터 베이스 관리 프로그램 | -10.6 | |||||||
| 레인 당 응력을 가진 민감도(OMA) | Psens2 | 데이터 베이스 관리 프로그램 | -6.8 | 3 | ||||||
| 반사 특성 | RL | dB | -26 | |||||||
| 레인마다, 수신기 전기적 3dB 최고 차단 주파수 | 기가헤르츠 | 31 | ||||||||
| Los 인가 해제 | Pd | 데이터 베이스 관리 프로그램 | -11.6 | |||||||
| 보라는 주장합니다 | Pa | 데이터 베이스 관리 프로그램 | -23.6 | |||||||
| 손실 이력현상 | 피드-파 | 데이터 베이스 관리 프로그램 | 2 | |||||||
기록 :
1. 수신기는 각각 25.78Gb/s에 작동하는 4개 광검출기로 구성됩니다.
2. 최소 값은 정보를 제공하고 무한한 ER와 최대 채널 삽입 손실로 분 트스오마를 필적합니다.
3. SRS는 1.8 dB 최대의 수직 눈 클로저 처벌과 0.30 UI의 J2와 0.47 UI의 J9로 측정됩니다.
4. 파워값과 전력 정밀도는 계속 온채널과 함께 있습니다..
| 핀 | 이름 | 논리 | 기술 | |
| 1 | 국민 총수요 | 땅 | 1 | |
| 2 | Tx2n | CML-I | NC | 10 |
| 3 | Tx2p | CML-I | NC | 10 |
| 4 | 국민 총수요 | 땅 | 1 | |
| 5 | Tx4n | CML-I | NC | 10 |
| 6 | Tx4p | CML-I | NC | 10 |
| 7 | 국민 총수요 | 땅 | 1 | |
| 8 | 모듈셀 | LVTTL-I | 모듈은 선택합니다 | 3 |
| 9 | 리셋들 | LVTTL-I | 모듈 리셋 | 4 |
| 10 | 프크크 Rx | +3.3V 전원 공급기 수신기 | 2 | |
| 11 | SCL | LVCMOS-I/O | 2개의 와이어 직렬 접속 시계 | 5 |
| 12 | SDA | LVCMOS-I/O | 2 와이어 직렬 접속 자료 | 5 |
| 13 | 국민 총수요 | 땅 | 1 | |
| 14 | Rx3p | CML-O | 수신기 비반전 데이터 출력 | 9 |
| 15 | Rx3n | CML-O | 수신기 역데이터 출력 | 9 |
| 16 | 국민 총수요 | 땅 | 1 | |
| 17 | Rx1p | CML-O | 수신기 비반전 데이터 출력 | 9 |
| 18 | Rx1n | CML-O | 수신기 역데이터 출력 | 9 |
| 19 | 국민 총수요 | 땅 | 1 | |
| 20 | 국민 총수요 | 땅 | 1 | |
| 21 | Rx2n | CML-O | 수신기 역데이터 출력 | 9 |
| 22 | Rx2p | CML-O | 수신기 비반전 데이터 출력 | 9 |
| 23 | 국민 총수요 | 땅 | 1 | |
| 24 | Rx4n | CML-O | 수신기 역데이터 출력 | 9 |
| 25 | Rx4p | CML-O | 수신기 비반전 데이터 출력 | 9 |
| 26 | 국민 총수요 | 땅 | 1 | |
| 27 | 모듈프스들 | LVTTL-O | 모듈 현재 | 6 |
| 28 | IntL | LVTTL-O | 일시정지 | 7 |
| 29 | 프크크 Tx | +3.3V 전원 공급기 송신기 | 2 | |
| 30 | Vcc1 | +3.3V 전원 공급기 | 2 | |
| 31 | 라이피모드 | LVTTL-I | 저전력 모드 | 8 |
| 32 | 국민 총수요 | 땅 | 1 | |
| 33 | Tx3p | CML-I | NC | 10 |
| 34 | Tx3n | CML-I | NC | 10 |
| 35 | 국민 총수요 | 땅 | 1 | |
| 36 | Tx1p | CML-I | NC | |
| 37 | Tx1n | CML-I | NC | 10 |
| 38 | 국민 총수요 | 땅 | 1 |
표준
IEEE 802.3 양의 울음 소리로 순응합니다
QSFP28 MSA 하드웨어 전문화로 순응합니다
로에스로 순응합니다
100GBASE-LR4
인피니밴드 QDR와 DDR는 상호 연결합니다
100G 데이터콤 연결
